Mengunci Precision MBQR Profiling Tool untuk Interior Hole Finishing di Mini Turning Lathe
Drow_Carbide_Boring_Tools_EN.pdf
Drow_Carbide_Boring_Tools_MD_EN.pdf
Bidang Aplikasi:

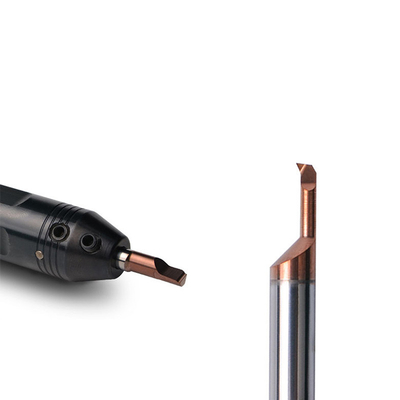

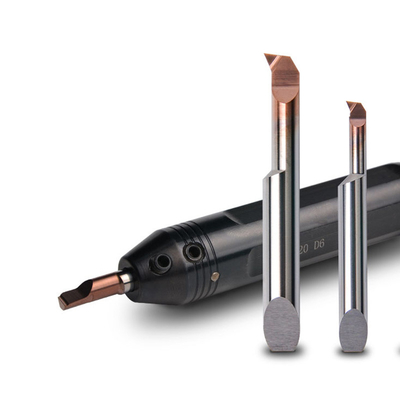

MBQR adalah alat pengeboran dan profil internal yang banyak digunakan untuk menyelesaikan profil lubang dalam mesin bubut mini.Hal ini sangat cocok untuk alat mesin seperti mesin bubut CNC dan mesin centering.
Berbeda dengan MPR batang bulat, MBQR memiliki desain miring bagian belakang, membuatnya kompatibel dengan pemegang alat presisi.Lapisan nanometernya yang canggih pada karbida ultrafin meningkatkan kelancaran permukaan pemesinan dan ketahanan ausnya.
Rincian produk--- MBQRProfilalat
- Bahan alat:100% tungsten karbida perawan.
- Penggunaan:Dirancang untuk pengeboran internal dan finishing belokan, cocok untuk mesin bubut Mini CNC dan mesin serupa.
- Kekerasan:HRA 91 ¢ 93.5
- Keakuratan:± 0,005 mm
- Lapisan:Dilengkapi untuk aplikasi spesifik Anda. permukaan halus, halus dari karbida dilapisi memastikan permukaan yang sangat baik.
- Perbedaan utama dari MPR:a. Kemiringan bagian belakang, sedangkan MPR memiliki batang bulat. b. Pilihan pelapis yang berbeda. c. Kompatibilitas dengan berbagai pemegang alat.
- Perbedaan utama dari MBCR:Sudut tenggelam ujung yang lebih kecil 22° dibandingkan dengan 47° MBCR.
- Produksi alat:Kemampuan R&D kami yang kuat dan peralatan canggih memungkinkan kami untuk secara konsisten memenuhi berbagai kebutuhan Anda.
Seperti produk jadi MBQR, informasi produk spesifik sebagai berikut:
| Nama merek: |
Menenggelam |
| Nomor model: |
MBQR Profiling tool |
| Dukungan khusus: |
OEM, ODM, OBM. |
| Standar: |
ISO |
| Jenis produk: |
Solid karbida bor alat kecil |
| Bahan: |
Tungsten Carbide, 100% bahan baru |
| Lapisan: |
Untuk didefinisikan, dengan atau tanpa lapisan, Nano coating |
| Kekerasan: |
HRA 91 ~ 93.5 |
| Panjang seruling |
2.0 ~ 35.0mm |
| Warna seruling: |
Perunggu, matte |
| Keakuratan: |
± 0,005mm |
| Diameter batang: |
4.0 ~ 7.0mm |
| Jenis batang |
kemiringan ujung belakang |
| Pintu busur: |
R0.03-R0.20 |
| Berbeda dengan MPR: |
a. ujung belakang miring sementara MPR adalah batang bulat.
b.Lapisan yang berbeda.
c. cocok untuk pemegang alat yang berbeda. |
| Pesan Sampel: |
Diterima |
| Penggunaan: |
Pembagian internal dan pengeboran untuk finishing |
| Bahan benda kerja: |
Baja, baja tahan karat, besi cor dan sebagainya |
| Jenis mesin: |
Semi-finishing/Finishing |
Fitur produk:
-
Tidak Dibutuhkan Kalibrasi Baru: Menghilangkan kebutuhan untuk kalibrasi ulang alat, mengurangi biaya waktu dan meningkatkan efisiensi.
-
Desain Alat Membosankan Integral: Alat bor dibentuk secara integral, dan desain flute chip yang unik meminimalkan penumpukan chip, meningkatkan efisiensi pemrosesan.
-
Penggilingan presisi: Seluruh proses menggunakan mesin alat lima sumbu untuk penggilingan presisi, memastikan akurasi tinggi dari sudut r ujung alat.Tepi pemotong tetap halus di bawah mikroskop pada pembesaran 500x.
-
Kapasitas pendinginan internal: Desain berlubang di sisi ekor miring, dikombinasikan dengan lengan pemotong outlet air tengah, memungkinkan pendinginan internal yang efektif selama pengolahan.
-
Klem stabil: Bar pengeboran karbida padat diselaraskan dengan tepat di adaptor menggunakan pin lokalisasi, sementara penjepit sekrup tetap memastikan stabilitas yang lebih tinggi untuk penjepit kaku.
-
Ganti Alat yang Mudah: Ubah alat dari jenis yang sama dengan mudah melalui pin posisi, menjaga panjang ekstensi total yang sama.
Spesifikasi produk:
| Model |
Diameter minimum lubang pengolahan ((mm) ΦA |
ΦD |
r |
L1 |
L2 |
F |
S |
JS25 |
AL25 |
| MBQR0406L02R003-D-(C) |
0.6 |
4 |
0.03 |
28 |
2 |
0.55 |
0.06 |
● |
● |
| MBQR0408L025R003-D-(C) |
0.8 |
4 |
0.03 |
28 |
2.5 |
0.75 |
0.08 |
● |
● |
| MBQR0410L04R005-D-(C) |
1.0 |
4 |
0.05 |
29 |
4 |
0.9 |
0.15 |
● |
● |
| MBQR0410L06R005-D-(C) |
1.0 |
4 |
0.05 |
31 |
6 |
0.9 |
0.15 |
● |
● |
| MBQR0412L04R005-D-(C) |
1.2 |
4 |
0.05 |
29 |
4 |
1.1 |
0.15 |
● |
● |
| MBQR0412L06R005-D-(C) |
1.2 |
4 |
0.05 |
31 |
6 |
1.1 |
0.15 |
● |
● |
| MBQR0415L05R005-D-(C) |
1.5 |
4 |
0.05 |
30 |
5 |
1.4 |
0.20 |
● |
● |
| MBQR0415L05R010-D-(C) |
1.5 |
4 |
0.10 |
30 |
5 |
1.4 |
0.20 |
● |
● |
| MBQR0415L08R005-D-(C) |
1. 5 |
4 |
0.05 |
33 |
8 |
1. 4 |
0.20 |
● |
● |
| MBQR0415L08R010-D-(C) |
1.5 |
4 |
0.10 |
33 |
8 |
1.4 |
0.20 |
● |
● |
| MBQR0418L05R005-D-(C) |
1.8 |
4 |
0.05 |
30 |
5 |
1.7 |
0.20 |
● |
● |
| MBQR0418L05R010-D-(C) |
1.8 |
4 |
0.10 |
30 |
5 |
1.7 |
0.20 |
● |
● |
| MBQR0418L09R005-D-(C) |
1.8 |
4 |
0.05 |
34 |
9 |
1.7 |
0.20 |
● |
● |
| MBQR0418L09R010-D-(C) |
1.8 |
4 |
0.10 |
34 |
9 |
1.7 |
0.20 |
● |
● |
| MBQR0421L06R005-D-(C) |
2.1 |
4 |
0.05 |
31 |
6 |
1.85 |
0.25 |
● |
● |
| MBQR0421L06R010-D-(C) |
2.1 |
4 |
0.10 |
31 |
6 |
1.85 |
0.25 |
● |
● |
| MBQR0421L10R005-D-(C) |
2.1 |
4 |
0.05 |
35 |
10 |
1.85 |
0.25 |
● |
● |
| MBQR0421L10R010-D-(C) |
2.1 |
4 |
0.10 |
35 |
10 |
1.85 |
0.25 |
● |
● |
| MBQR0426L08R005-D-(C) |
2.6 |
4 |
0.05 |
33 |
8 |
2.35 |
0.30 |
● |
● |
| MBQR0426L08R010-D-(C) |
2.6 |
4 |
0.10 |
33 |
8 |
2.35 |
0.30 |
● |
● |
| MBQR0426L08R015-D-(C) |
2.6 |
4 |
0.15 |
33 |
8 |
2.35 |
0.30 |
● |
● |
| MBQR0426L12R005-D-(C) |
2.6 |
4 |
0.05 |
37 |
12 |
2.35 |
0.30 |
● |
● |
| MBQR0426L12R010-D-(C) |
2.6 |
4 |
0.10 |
37 |
12 |
2.35 |
0.30 |
● |
● |
| MBQR0426L12R015-D-(C) |
2.6 |
4 |
0.15 |
37 |
12 |
2.35 |
0.30 |
● |
● |
| MBQR0431L10R005-D-(C) |
3.1 |
4 |
0.05 |
35 |
10 |
2.8 |
0.50 |
● |
● |
| MBQR0431L10R010-D-(C) |
3.1 |
4 |
0.10 |
35 |
10 |
2.8 |
0.50 |
● |
● |
MBQR0431L10R015-D-(C)
|
3.1 |
4 |
0.15 |
35 |
10 |
2.8 |
0.50 |
● |
● |
| MBQR0431L15R005-D-(C) |
3.1 |
4 |
0.05 |
40 |
15 |
2.8 |
0.50 |
● |
● |
| MBQR0431L15R010-D-(C) |
3.1 |
4 |
0.10 |
40 |
15 |
2.8 |
0.50 |
● |
● |
| MBQR0431L15R015-D-(C) |
3.1 |
4 |
0.15 |
40 |
15 |
2.8 |
0.50 |
● |
● |
| MBQR0441L12R005-D-(C) |
4.1 |
4 |
0.05 |
37 |
12 |
3.8 |
0.60 |
● |
● |
| MBQR0441L12R010-D-C |
4.1 |
4 |
0.10 |
37 |
12 |
3.8 |
0.60 |
● |
● |
| MBQR0441L12R020-D-C |
4.1 |
4 |
0.20 |
37 |
12 |
3.8 |
0.60 |
● |
● |
| MBQR0441L16R005-D-(C) |
4.1 |
4 |
0.05 |
41 |
16 |
3.8 |
0.60 |
● |
● |
| MBQR0441L16R010-D-C |
4.1 |
4 |
0.10 |
41 |
16 |
3.8 |
0.60 |
● |
● |
| MBQR0441L16R020-D-(C) |
4.1 |
4 |
0.20 |
41 |
16 |
3.8 |
0.60 |
● |
● |
| MBQR0441L20R005-D-(C) |
4.1 |
4 |
0.05 |
45 |
20 |
3.8 |
0.60 |
● |
● |
| MBQR0441L20R010-D-(C) |
4.1 |
4 |
0.10 |
45 |
20 |
3.8 |
0.60 |
● |
● |
| MBQR0441L20R020-D-(C) |
4.1 |
4 |
0.20 |
45 |
20 |
3.8 |
0.60 |
● |
● |
| MBQR0551L15R005-D-(C) |
5.1 |
5 |
0.05 |
40 |
15 |
4.8 |
0.80 |
● |
● |
| MBQR0551L15R010-D-(C) |
5.1 |
5 |
0.10 |
40 |
15 |
4.8 |
0.80 |
● |
● |
| MBQR0551L15R020-D-(C) |
5.1 |
5 |
0.20 |
40 |
15 |
4.8 |
0.80 |
● |
● |
| MBQR0551L20R005-D-(C) |
5.1 |
5 |
0.05 |
45 |
20 |
4.8 |
0.80 |
● |
● |
| MBQR0551L20R010-D-(C) |
5.1 |
5 |
0.10 |
45 |
20 |
4.8 |
0.80 |
● |
● |
| MBQR0551L20R020-D-C |
5.1 |
5 |
0.20 |
45 |
20 |
4.8 |
0.80 |
● |
● |
| MBQR0551L25R005-D-(C) |
5.1 |
5 |
0.05 |
50 |
25 |
4.8 |
0.80 |
● |
● |
| MBQR0551L25R010-D-C |
5.1 |
5 |
0.10 |
50 |
25 |
4.8 |
0.80 |
● |
● |
| MBQR0551L25R020-D-(C) |
5.1 |
5 |
0.20 |
50 |
25 |
4.8 |
0.80 |
● |
● |
| MBQR0661L15R005-D-(C) |
6. 1 |
6 |
0.05 |
40 |
15 |
5.8 |
1.00 |
● |
● |
| MBQR0661L15R010-D-(C) |
6.1 |
6 |
0.10 |
40 |
15 |
5.8 |
1.00 |
● |
● |
| MBQR0661L15R020-D-(C) |
6. 1 |
6 |
0.20 |
40 |
15 |
5.8 |
1. ,00 |
● |
● |
| MBQR0661L20R005-D-(C) |
6.1 |
6 |
0.05 |
45 |
20 |
5.8 |
1.00 |
● |
● |
| MBQR0661L20R010-D-C |
6. 1 |
6 |
0.10 |
45 |
20 |
5.8 |
1.00 |
● |
● |
| MBQR0661L20R020-D-(C) |
6.1 |
6 |
0.20 |
45 |
20 |
5.8 |
1.00 |
● |
● |
| MBQR0661L25R005-D-(C) |
6.1 |
6 |
0.05 |
50 |
25 |
5.8 |
1.00 |
● |
● |
| MBQR0661L25R010-D-C |
6.1 |
6 |
0.10 |
50 |
25 |
5.8 |
1.00 |
● |
● |
| MBQR0661L25R020-D-C |
6.1 |
6 |
0.20 |
50 |
25 |
5.8 |
1.00 |
● |
● |
| MBQR0661L 30R005-D-(C) |
6.1 |
6 |
0.05 |
55 |
30 |
5.8 |
1.00 |
● |
● |
| MBQR0661L 30R010-D-C |
6.1 |
6 |
0.10 |
55 |
30 |
5.8 |
1.00 |
● |
● |
| MBQR0661L30R020-D-(C) |
6.1 |
6 |
0.20 |
55 |
30 |
5.8 |
1.00 |
● |
● |
| MBQR0771L25R010-D-C |
7.1 |
7 |
0.10 |
54 |
25 |
6.8 |
1.20 |
● |
● |
| MBQR0771L25R020-D-(C) |
7.1 |
7 |
0.20 |
54 |
25 |
6.8 |
1.20 |
● |
● |
| MBQR0771L35R010-D-(C) |
7.1 |
7 |
0.10 |
64 |
35 |
6.8 |
1.20 |
● |
● |
| MBQR0771L35R020-D-(C) |
7.1 |
7 |
0.20 |
64 |
35 |
6.8 |
1.20 |
● |
● |
| ●:Di Stok (C): Dukungan kustomisasi pendingin internal JS25,AL25: kode pelapis |
Mengapa memilih kami:
-
Inovasi Teknis: Permukaan yang kompleks dan struktur fungsional dapat dibentuk dengan cepat sambil mempertahankan akurasi.
-
Kecepatan Pemrosesan: Siklus produksi yang singkat dan waktu pengiriman yang cepat memastikan bahwa kami selalu memenuhi tenggat waktu.
-
Kualitas Produk: Kualitas tinggi dijamin, dengan tingkat presisi mencapai hingga 0,002-0,001 mm.
-
Sistem kerahasiaan: Langkah-langkah kerahasiaan tiga kali lipat kami melindungi informasi Anda, menawarkan kepastian yang lebih besar selama proses pemeriksaan.
-
Sempurna: Kami memiliki kemampuan pengolahan yang sangat baik, beberapa jalur produksi, peralatan canggih, dan fasilitas pendukung profesional.
-
Efektifitas Biaya: Desain dan pilihan bahan yang wajar memungkinkan kami menawarkan harga yang kompetitif, membantu Anda mendapatkan harga yang lebih menguntungkan untuk produk dengan kualitas yang sama.
Pemeriksaan Kualitas
1. Deteksi proyektor
2.ZOLLER deteksi
3.Swiss tepi
4.Deteksi proses perbedaan pemalsuan Jerman
5. Deteksi pasivasi tepi
6Penggilingan tanpa inti
FAQ
Q1: Apakah Anda memproduksi alat pemotong khusus?
A: Ya, kami mengkhususkan diri dalam pembuatan pemotong yang disesuaikan dan menerjemahkan ide pemotongan yang paling kompleks menjadi kenyataan,alat yang diproduksi oleh kami dirancang dan disesuaikan untuk berbagai aplikasi menuntut dan berbagai bahan!
Q2: Apakah Anda menerima volume kecil untuk pesanan sampel? Dan apa MOQ Anda untuk alat khusus?
A: Ya, kami lakukan. Untuk pesanan sampel, MOQ satu lembar diterima, dan waktu memimpin sampel adalah 2-3 hari. Hal ini dapat dinegosiasikan untuk persyaratan khusus.
Q3:Jika kami ingin bekerja sama dengan Anda, apakah mungkin untuk mendapatkan kerahasiaan?
A: Tentu, semua informasi Anda termasuk informasi perusahaan, gambar, rincian PO akan dirahasiakan, kami dapat menandatangani NDA jika Anda mau (perjanjian non-pembukaan).
Q4: Apa syarat pembayaran Anda?
T/T 30% sebagai deposit, dan 70% saldo sebelum pengiriman. Kami akan menunjukkan foto produk dan paket sebelum Anda membayar saldo.
Q5Bagaimana dengan paketnya?
A: Kami menggunakan kotak plastik untuk mengemas produk kami, dan plastik yang diisi tahan guncangan dan diangkut dalam karton. juga Bisa dibuat sesuai kebutuhan Anda dan tergantung pada bentuk produk.
P6: WApa kabar?
A:Kami berbasis di Provinsi Guangdong, Cina, mulai dari 2010, menjual ke Eropa Barat ((10.00%), Amerika Utara ((20.00%), Eropa Timur ((20.00%), Asia Tenggara ((40.00%), Afrika ((10.00%).Ada total sekitar 51-100 orang di pabrik kami.
Q7Bisakah kau mengirim produk ke Forwarder kami di Cina?
A: Ya, jika Anda memiliki Forwarder di Cina, kami akan dengan senang hati mengirim produk kepada dia / dia.
